家用水地暖的安裝流程（圖文）

       隨著社會的不斷進步，地暖作為一種全新的取暖方式，已被越來越多的家庭接受和使用，對于即將安裝地暖的業主來說，最想了解的就是地暖的安裝流程是什么？鄭州博容節能設備有限公司小編為你來分析！

地暖安裝流程一：保溫板的鋪設

1.整板放在四周，切割板放在中間。
2.板與板之間用膠帶連接。
3.平整度，高差不允許超過正負5MM。
4.縫隙不大于5MM。

地暖安裝流程二、反射膜的鋪設


1.反射膜鋪設一定平整，不得有褶皺。
2.遮蓋嚴密，不得有漏保溫板或地面現象。
3.反射膜方格對稱整齊，不得有錯格現象發生，（方便計算管道間距，反射膜方格間距為 5公分）。
4.反射膜之間必須用透明膠帶或鋁箔膠帶粘貼

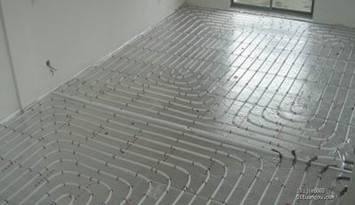

地暖安裝流程三、管道的鋪設


1.  與設計回路相符合。
2.  管道鋪設間距與設計相符合。
3.  如管道回路之間實際鋪設長度差距大于30米，則從新調整及時通知公司。
4.  管道與墻體之間距離在100—150MM。
5.  堅決制止出現管道交叉現象。
6. 地暖分水器到地面部分管道必須加保溫套管。

地暖安裝流程四、分水器安裝


1.為保證分集水器將來維修，分水器所在位置必須保證分水器可整體拆卸。
2.分水器安裝時上沿高度不低于600MM。
3.分集水器路數應該與設計相符和。
4.分集水器附近留有一個三空插座。
5.分集水器的進回水兩端應安裝壓力表、自動排氣閥。
6.分集水器固定好之后連接壁掛爐給回水主管道，管道接口處裝過濾器。
7.分集水器安裝完畢臨時用反射膜進行覆蓋保護，防止落水泥、油漆等污染物

地暖安裝流程五、熱電頭執行器安裝


1.與溫度控制面板連接是否與施工方案相符。
2.與分水器連接是否緊密。
3.開啟，關閉是否正常。

地暖安裝流程六、壁掛爐安裝


1、根據壁掛爐尺寸，及安裝前預留尺寸，煙道位置，校準準確位置后，掛爐。
2、壁掛爐底下接口采用軟管連接。
備注：
壁掛爐的功率簡單計算方法為：每千瓦帶7個平方，比如24千瓦壁掛爐，可以帶24*7=168平方的采暖面積，用戶的采暖面積在168平方米以下，則可以選用24千瓦壁掛爐，選用壁掛爐的原則是寧大勿小。壁掛爐的水泵揚程一般為10，所以，壁掛爐最多可以帶三個樓層的地暖，采暖層面與壁掛爐高差超過10米，則必須加輔助循環泵，或采用帶循環泵的分水器。壁掛爐帶生活熱水，如用戶有一個衛生間用24KW壁掛爐，如用戶有兩個至三個衛生間則采用28KW壁掛爐。

地暖安裝流程七、溫度控制面板安裝


1.安裝位置是否與設計位置，以及設計功能相符
2.溫度控制面板一定要安放在所要控制的采暖功能區內
3.電路是否通暢
4.運行是否正常

地暖安裝流程八、混凝土鋪設



1、細石混凝土保護層鋪設，鋪設前先檢查壓力表，如壓力表壓力低于4MPA,則禁止施工
2、混泥土攪拌：嚴禁直接在地暖管上進行混泥土攪拌?？稍诘嘏苌箱亯|木板或者是塑料板。施工時不得出現鋼絲網外露現象，如邊界保溫條脫落，需將邊界保溫條復位
3、混泥土找平后地面高差不得大于5mm
4、鋪設混泥土?xí)r，在門口、過道、地漏等位置必須做好記號，防止后期施工中不當行為破壞地暖管道
